齒輪泵的故障分析與排除

1.修理力士樂齒輪泵時需檢修哪些主要故障零部件及其部位?

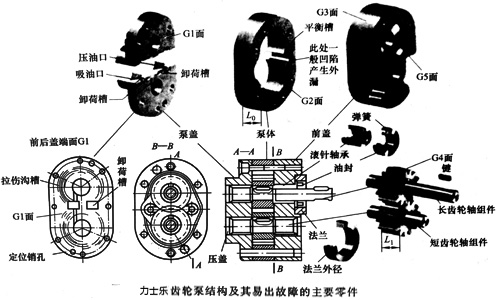

　　維修力士樂齒輪泵時(圖一)，要查的故障零部件有：泵體、前后蓋、長短齒輪軸組件，軸承與油封等，要查的故障部位有：G1、G2、G3、G4面等的磨損控傷。

（圖一）

　　2.維修帶側板齒輪泵時需檢修哪些主要故障零部件及其部位?

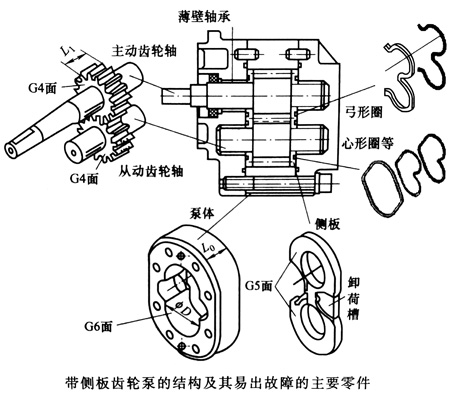

　　圖二為國產CBC型帶側板齒輪系的結構及其易出故障的主要零件，要查的主要零件有：主從動營輪軸、側板、泵體、弓形圈、心形密封圈等；要查的主要零件損傷部位布：G4、G5，G6面，泵軸軸頸圓柱面。

（圖二）

　　3.維修進口帶側板齒輪泵時需檢修哪些主要故障零部件及其部位?

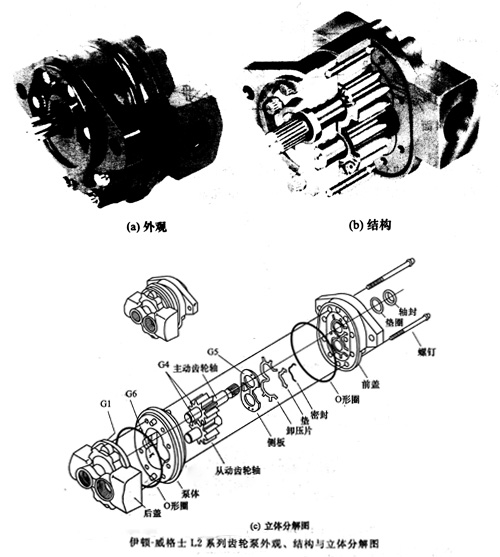

　　圖三為伊頓成格士L2系列帶側板齒輪泵外觀、結構與立體分解圖，要查的主要零件有：主從動營輪軸、側板、泵體、卸壓片等;要查的主要零件損傷部位有：G1、G4、G5、G6面，泵軸的軸頒圓柱面等。

（圖三）
