上一篇波卡講的力士樂葉片泵有哪些優缺點和種類，這期波卡就講講葉片泵力士樂雙作用葉片泵的工作原理是什么。無論是力士樂葉片泵還是丹尼遜葉片泵或是其他品牌的葉片泵，我們都知道，每個品牌的葉片泵工作原理大致都是一樣。下面就是波卡為大家所講解的是力士樂雙作用葉片泵的工作原理是什么?如下：

　　力士樂雙作用葉片泵的工作原理是什么?

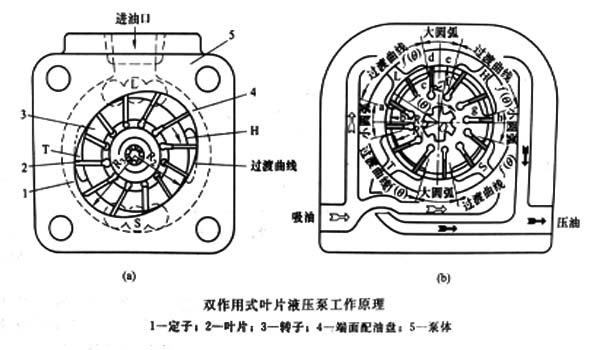

　　如圖所示，rexroth雙作用葉片泵主要由定子1、葉片2、轉子3、端面配油盤4和泵體5等組成。定子和轉子同心配置，定子表面不是圓形，而是由兩段長半徑為R3。的圓弧和兩段短平名為R2的圓弧，再加上連接長短半徑圓弧的四段光滑過渡曲線(例如等加速曲線)所組成，構成一個像橢圓形的一種封閉曲線所組成的內表面。轉子3上開有均布的葉片槽，矩形葉片滑動地安放在葉片槽內，葉片在轉子旋轉離心力和葉片根部始終通壓力油的作用下，葉片頂部始終緊貼定子內表面，起隔開并密封各葉片之間各個油腔的作用;端面配油盤4上開有四個腰形孔，其中兩個(S和L)用于使吸油腔和泵吸油孔溝通，叫吸油窗口，另外兩個(T和H)使壓油腔和泵出油口相通，叫壓油窗口。

　　當轉子旋轉時，緊貼在定子表面上的葉片，由短半徑R2向長半徑R3，移動時，葉片在離心力和葉片根部壓力油的作用下，緊貼過渡曲線逐漸向外伸出。在此區域，每兩葉片間的密閉工作容腔答積逐漸增大，形成局部真室，大氣壓將油箱內油液通過吸油管壓人泵內，叫“吸油”友之，當葉片從長半徑R3向短半徑R2移動時，葉片同樣緊貼定子內表面(過渡曲線)，逐步縮進轉子槽內，每兩葉片間的密閉容腔容積逐漸減小，而將油從T和H窗口擠出產叫做“壓油”。

　　壓油和吸油時剛好分別與配油盤上的四個窗口對正。轉子轉一周，壓、吸油各兩次，所以叫“雙作用”;又因?yàn)閴骸⑽痛翱趯ΨQ分布，兩相對窗口產生的徑向力互相平衡抵消，所以又叫“壓力平衡型”葉片泵。

　　由于這種Rexroth力士樂葉片泵，當轉子和定子設計加工好后，每兩葉片之間所形成的密封容腔的容積大小變化差值為定值，因而吸入或壓出的油量，在轉子的轉速一定時不變，所以這種力士樂葉片泵為力士樂定量葉片泵。
