日本不二越IPH型內嚙合齒輪泵結構怎樣?

　　IPH型內嚙合漸開線齒輪泵使用廣泛，某進口的三點折彎機上就使用這種泵，其工作壓力可達30MPa，容積效率96%以上。

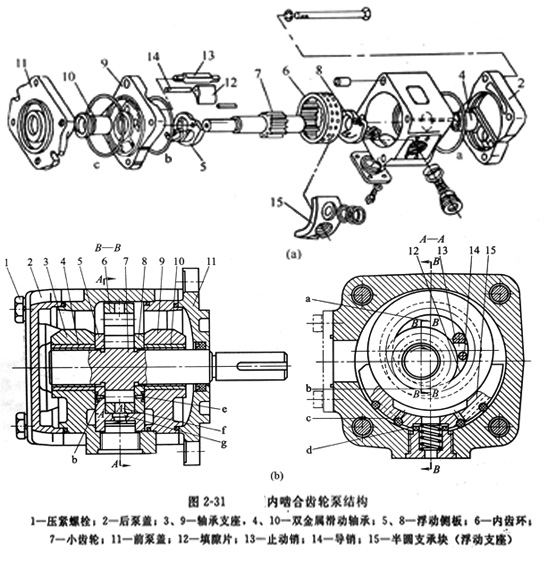

　　圖2-31中，軸承支座3、9，前泵蓋11和后泵蓋2用螺栓1固定在一起;雙金屬滑動軸承4、10裝在軸承支座3的軸承孔內;小齒輪7由軸承4、10支承，內齒環6用徑向半圓支承塊15支承;兩齒輪的兩側面裝有側板5和8;小齒輪和內齒環之間裝有棘爪形填隙片12，其作用是將吸油腔和壓油腔分開;填隙片12的頂部用止動銷13支承，銷13的兩端軸頸插入支座3和9的相應孔內，止動銷13的軸頸能在孔內轉動。

　　當外齒小齒輪7按圖示方向轉動時，內齒環6也同向轉動，兩齒輪之間的封閉油也隨著輪齒旋轉。當輪齒退出嚙合處，工作容積增加，形成局部真空而吸入油液;當輪齒進入曬合處，工作容積減小，齒間油液被擠出，通過內齒環齒間底部的孔，將油液壓出。于是，在填隙片12的尖的端至齒牙嚙合分離點之間形成高壓容腔。

　　當高壓容腔內的壓力上升時，兩側板5和8及徑向半圓支承塊15上的背壓容積內的壓力也隨之上升，因而兩側板由于背壓力的作用，緊貼在兩齒輪的端面上。徑同半圓支承塊由于背壓的作用，也貼合在內齒環的外圓柱面上，這樣就形成了油泵的軸向間隙與徑向間隙的自動補償，提高了油泵容積效率。而一般外嚙合齒輪泵，最多也只是軸向間隙補償而已，就噪聲而言，內嚙合齒輪泵也比外嚙合齒輪泵的低。
