單作用力士樂葉片泵工作原理圖

（1）工作原理。單作用葉片泵的工作原理如圖13-7所示。該泵主要由配油盤1，驅動軸2，轉子3，定子4，葉片5和泵6體等部件組成。定子的內表面是圓柱形的，轉子具有均勻分布的窄槽，葉片安裝在槽中，并且可以在槽中滑動。在轉子和定子之間有偏心率，偏心率為e。當轉子旋轉時，葉片在離心力和引入葉片根壓力油的壓力油的壓力下緊密地附接到定子4的內表面。以這種方式，兩個相鄰葉片，定子的內表面，轉子的外表面和油盤在兩端構成多個密封工作容積。當驅動軸沿旋轉方向驅動轉子時，葉片的右側逐漸向外伸出，密封工作容積逐漸增大，導致局部真空，因此通過油口和油盤上的油吸入窗口，完成泵油吸收過程。在葉片的左側，在定子的內表面逐漸壓回油槽，與密封工作容積逐漸減小，而壓油通過油板與另一個窗口的工作容積的密封和完成泵油壓力過程的壓力端口。泵轉子每轉一圈，然后工作容積完成一個吸氣、液壓過程，即所謂的單作用葉片泵。每側泵的吸入室和壓力室，轉子受到單向徑向不平衡力，又稱為非平衡式葉片泵或非卸荷式葉片泵，軸承的負荷。

（2）流量計算。單作用葉片泵的流量可以通過圖形方法近似，并且在這里不推導。單作用葉片泵的實際輸出流量計算為q = ４ π ReB nηv其中r是實際輸出流量; R是定子的內半徑; B是轉子寬度; e是定子和轉子之間的偏心率; n為轉子轉速; ηv是葉片泵的容積效率。從該公式可以看出，如果偏心率e增加，則流量q增加;否則，流量q減小。當偏心率e為零時，流量q也為零。因此單作用葉片泵用于可變泵。

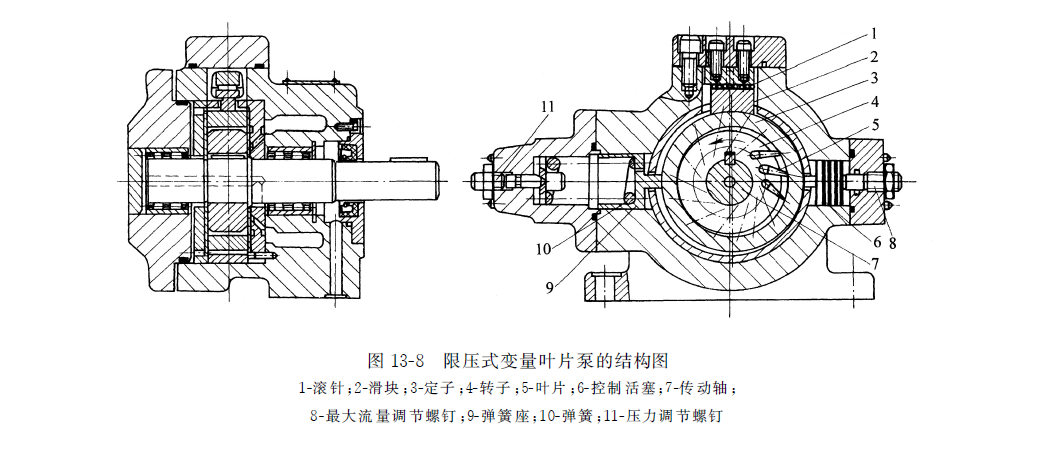

（3）結構特點。
單作用葉片泵可以通過改變定子和轉子之間的偏心距e來調節泵流量。偏心反向，油，油壓在相反方向。
②單作用葉片泵葉片槽油。葉片通過特殊油箱和油室側底部的液壓室連接到油室。
③轉子承受徑向不平衡的作用。
